Por Alberto Meyer

Dois tombamentos envolvendo o ônibus elétrico prefixo 4-1107 na cidade de São Paulo dão margem a uma discussão técnica fundamental: como o centro de gravidade elevado influencia a estabilidade lateral de ônibus urbanos elétricos com baterias instaladas no teto?

Este artigo apresenta explicação didática do Static Stability Factor (SSF), detalha seu cálculo para ônibus diesel e elétricos, analisa o impacto da pista molhada, discute consequências de lesões em rollover lateral e integra o debate às normas técnicas internacionais aplicáveis, incluindo UNECE R66, UNECE R100, ISO 6469, ISO 26262 e publicações da NHTSA. O objetivo é oferecer base técnica acessível a gestores e operadores para tomada de decisão consciente e gestão adequada de risco operacional.

PALAVRAS-CHAVE

SSF; rollover; centro de gravidade; ônibus elétrico; baterias no teto; estabilidade lateral; NR-10; UNECE R66; UNECE R100; ISO 6469; ISO 26262.

1. O CONTEXTO OPERACIONAL

Entre dezembro de 2024 e fevereiro de 2026, o ônibus elétrico prefixo 4-1107 tombou duas vezes em operação urbana na cidade de São Paulo.

O primeiro evento ocorreu após mal súbito do condutor, seguido de colisão e tombamento lateral.

O segundo ocorreu durante execução de curva para acesso à Avenida Aricanduva, também resultando em rollover lateral.

Ambos os eventos geraram feridos com sequelas prolongadas.

Independentemente das causas imediatas, os dois episódios revelam um fator estrutural incontornável: a influência do centro de gravidade elevado na estabilidade lateral.

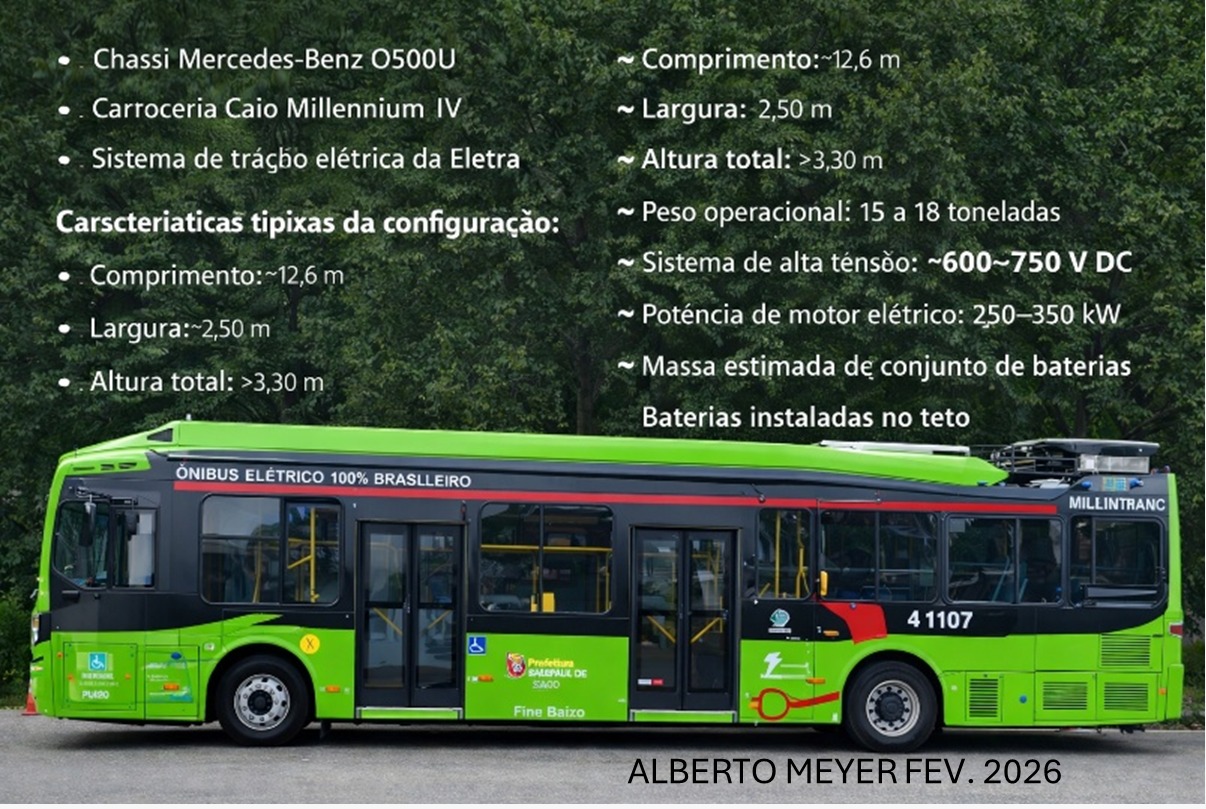

2. CARACTERÍSTICAS TÉCNICAS DO VEÍCULO ENVOLVIDO

O veículo envolvido é um ônibus urbano elétrico montado sobre:

• Chassi Mercedes-Benz O500U
• Carroceria Caio Millennium IV
• Sistema de tração elétrica da Eletra

Características típicas da configuração:

• Comprimento: ~12,6 m
• Largura: ~2,50 m
• Altura total: >3,30 m
• Peso operacional: 15 a 18 toneladas
• Sistema de alta tensão: ~600–750 V DC
• Potência do motor elétrico: 250–350 kW
• Capacidade energética: 250–350 kWh
• Massa estimada do conjunto de baterias: 1 a 3 toneladas
• Baterias instaladas no teto

A instalação superior desloca o centro de gravidade aproximadamente 40 a 60 cm acima de um modelo diesel equivalente.

Dados retirados de sites de notícias.

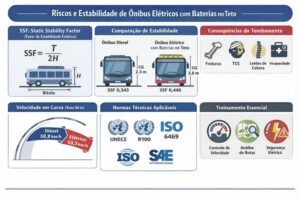

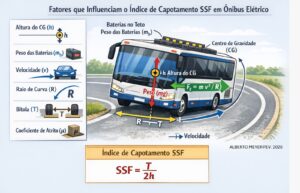

3. O QUE É O SSF (STATIC STABILITY FACTOR)?

O SSF é um índice geométrico que mede a resistência de um veículo ao tombamento lateral.

È calculado através da formula:

Onde:

T = bitola

H = altura do centro de gravidade

Ele indica qual aceleração lateral (em múltiplos de g (9,8 m/s₂) leva ao início do tombamento.

Segundo estudos da NHTSA , o SSF é um dos melhores indicadores estatísticos de risco de rollover.

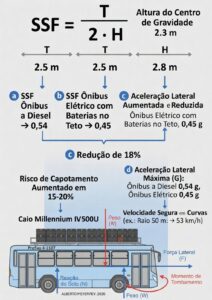

4. CÁLCULO DIDÁTICO DO SSF

Considerando:

T = 2,50 m

g = 9,81 m/s²

4.1 Ônibus Diesel

H = 2,30 m

Limite de aceleração:

4.2 Ônibus Elétrico com Baterias no Teto

H = 2,80 m

Limite de aceleração:

Redução aproximada de 18% na margem de estabilidade.

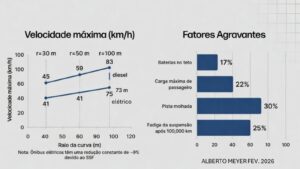

5. VELOCIDADE LIMITE EM CURVA

Para raio de 50 m:

Diesel → ~58,8 km/h

Elétrico → ~53,3 km/h

Diferença operacional relevante.

6. PISTA MOLHADA: CENÁRIO CRÍTICO

Coeficiente de atrito típico molhado: μ ≈ 0,5

O limite estrutural do elétrico (4,38 m/s²) aproxima-se do limite de aderência.

Margem de segurança reduzida.

7. IMPLICAÇÕES OPERACIONAIS DIRETAS

Veículos com SSF abaixo de 0,50 exigem:

1. Monitoramento de aceleração lateral
2. Controle eletrônico de torque em curva
3. Mapeamento geométrico das rotas
4. Limitação automática de velocidade
5. Treinamento técnico específico

8. MONITORAMENTO NECESSÁRIO

Sistemas recomendáveis:

• Acelerômetros laterais com alerta progressivo
• Integração com GPS para reconhecimento de curvas
• Banco de dados de raios críticos
• Redução automática de torque acima de 0,40 g
• Telemetria para auditoria de condução

9. SELEÇÃO DE ROTAS

Curvas com raio inferior a 40 m exigem:

Velocidade operacional inferior a 40 km/h.

Rotas devem ser classificadas por:

• Raio geométrico real
• Inclinação transversal
• Condição histórica de aderência

Nem toda rota urbana é adequada para veículos com CG elevado.

10. CONSEQUÊNCIAS DE UM ROLLOVER LATERAL

Energia aproximada de impacto (16 t a 55 km/h): ~1,87 MJ.

Lesões típicas:

• Fraturas de membros superiores
• Fraturas de costelas
• TCE
• Lesões cervicais
• Luxações
• Lesões ligamentares permanentes
• Incapacidade laboral temporária ou definitiva

Passageiros em pé apresentam maior risco.

QUADRO TÉCNICO

Severidade de Lesões em Rollover Lateral

Mecanismo	Lesões Frequentes	Possíveis Sequelas
Impacto lateral estrutural	Fraturas costais, TCE	Dor crônica, restrição respiratória
Projeção interna	Fraturas de punho/ombro	Limitação funcional
Compressão cervical	Lesão ligamentar	Instabilidade cervical
Capotamento completo	Politrauma	Incapacidade permanente

11. TREINAMENTO: DIFERENÇA ENTRE OPERAR DIESEL E ELÉTRICO

Motoristas devem compreender:

• Redução do SSF
• Sensibilidade maior à velocidade em curva
• Impacto da pista molhada
• Procedimentos pós-tombamento
• Riscos elétricos associados
• Transferência lateral de carga
• Efeito da velocidade ao quadrado
• Comportamento em pista molhada
• Interpretação de alerta de aceleração lateral
• Procedimentos pós-tombamento
• Protocolos de isolamento elétrico
• Procedimentos em presença de alta tensão
• Atendimento inicial em princípio de incêndio
• Riscos de curto-circuito por deformação estrutural

A condução não pode ser intuitiva. Deve ser técnica.

Gestores devem implementar:

• Monitoramento de aceleração lateral
• Alertas por GPS com raio de curva
• Análise geométrica de rotas
• Capacitação técnica específica

12 . PROCEDIMENTOS DE EMERGÊNCIA

Em caso de tombamento:

13. Isolamento da área
14. Desenergização conforme protocolo HV
15. Monitoramento térmico do pack
16. Verificação de integridade estrutural
17. Avaliação de possível curto interno
18. Proibição de religamento
19. CONSIDERAÇÕES DE ENGENHARIA ESTRUTURAL

Em eventos de rollover:

• Pode ocorrer intrusão estrutural no teto
• Possível compressão de módulos
• Possível ruptura de isolamentos
• Risco de arco elétrico

Normas internacionais exigem preservação de espaço residual de sobrevivência.

14 . INFLUÊNCIA DA NR-10 (novo texto)

Caso consolidado o enquadramento como instalação elétrica móvel de alta tensão:

• Prontuário elétrico obrigatório
• Procedimentos formais de desenergização
• Capacitação NR-10 específica
• Responsável técnico designado

O evento passa a ter também dimensão de segurança elétrica regulamentada.

15. NORMAS INTERNACIONAIS APLICÁVEIS

UNECE R66

Resistência estrutural da superestrutura em rollover.

UNECE R100

Segurança elétrica pós-impacto.

International Organization for Standardization – ISO 6469

Requisitos de segurança para veículos elétricos rodoviários.

International Organization for Standardization – ISO 26262

Segurança funcional automotiva.

SAE International

Diretrizes para integridade estrutural e segurança de baterias (J1766, J2929).

National Highway Traffic Safety Administration

Estudos estatísticos correlacionando SSF e risco de rollover.

16. CONCLUSÃO

O SSF é simples em sua fórmula, mas profundo em suas implicações.

Ônibus elétricos com baterias no teto apresentam:

• Centro de gravidade elevado
• SSF reduzido
• Margem estrutural menor

Isso não inviabiliza sua operação.

Mas exige:

Ø Treinamento específico

Ø Gestão ativa de velocidade

Ø Monitoramento lateral

Ø Planejamento geométrico de rotas

Ø Conformidade normativa

A física não é opinião.

A estabilidade é geométrica.

A segurança é resultado de gestão consciente.

A FORMAÇÃO DAS PESSOAS É O VERDADEIRO SISTEMA DE SEGURANÇA

No entanto, nenhum cálculo, nenhuma norma e nenhum sistema eletrônico substituem o fator humano devidamente capacitado.

A operação de um ônibus urbano elétrico com baterias no teto não é apenas uma mudança de matriz energética.
Ela representa uma mudança estrutural de risco.

Esse risco é multidimensional:

• Dinâmico (estabilidade lateral e SSF)
• Elétrico (alta tensão acima de 600 V)
• Térmico (fuga térmica de baterias)
• Estrutural (resistência ao rollover)
• Operacional (procedimentos de emergência)

Por isso, a capacitação deve ser transversal e envolver todos os níveis da organização.

1. Motoristas: consciência dinâmica e elétrica

O condutor precisa compreender que:

• A altura do centro de gravidade influencia diretamente a estabilidade.
• A margem para erro em curvas é menor que em um diesel equivalente.
• A velocidade deve ser ajustada antes da curva, não durante.
• Pista molhada reduz drasticamente a margem operacional.

Além disso, deve saber:

• Onde está o botão de desligamento de emergência da alta tensão.
• Como agir em caso de colisão ou princípio de incêndio.
• Que não deve tocar em componentes energizados.
• Como proceder em caso de tombamento.

Não se trata apenas de dirigir.

Trata-se de operar um sistema eletromecânico de alta energia embarcada.

2. Fiscais e gestores operacionais: leitura de risco

Fiscais de linha e supervisores precisam entender:

• O que é SSF e por que a velocidade em curva é crítica.
• Como interpretar dados de telemetria de aceleração lateral.
• Como identificar rotas com raio crítico.
• Que curvas historicamente problemáticas devem ser reavaliadas.

Gestores precisam abandonar a visão puramente logística e incorporar visão técnico-estrutural.

Planejamento de rota agora é também planejamento de estabilidade.

3. Mecânicos e eletricistas: risco invisível

Equipes de manutenção enfrentam riscos que não existem em veículos diesel:

• Arco elétrico em sistemas de alta tensão
• Eletrocussão por contato direto ou indireto
• Descarga capacitiva residual
• Fuga térmica de baterias
• Reignição pós-impacto

Devem dominar:

• Procedimentos de bloqueio e etiquetagem (LOTO)
• Verificação de ausência de tensão
• Uso de EPIs específicos para alta tensão
• Procedimentos de contenção térmica
• Protocolos de isolamento de área

Saber onde e como desligar a alta tensão não é detalhe técnico — é medida de sobrevivência.

4. Atendimento a emergências

Um tombamento envolvendo ônibus elétrico exige protocolo diferenciado:

• Avaliação estrutural antes de acesso ao interior
• Identificação de possível energização residual
• Isolamento de perímetro
• Monitoramento térmico do pack de baterias
• Coordenação com Corpo de Bombeiros

Na garagem, os procedimentos devem incluir:

• Área segregada para veículos avariados
• Monitoramento térmico pós-acidente
• Plano de contingência para incêndio em bateria
• Treinamento periódico simulado

5. Incêndio e fuga térmica

A fuga térmica é um fenômeno químico onde uma célula superaquecida pode desencadear reação em cadeia.

Não é um evento comum.

Mas quando ocorre, exige:

• Distanciamento seguro
• Supressão adequada
• Monitoramento prolongado
• Resfriamento controlado

Equipes despreparadas podem agravar a situação.

6. Pessoal administrativo e direção

Mesmo quem não opera diretamente o veículo precisa compreender:

• Que o investimento não termina na aquisição do ônibus.
• Que capacitação é parte do custo estrutural do sistema.
• Que risco mal gerenciado gera impacto humano, jurídico e financeiro.

A responsabilidade organizacional é sistêmica.

7. Cultura de segurança integrada

Ônibus elétricos com baterias no teto não são apenas “ônibus diferentes”.

São sistemas de alta energia embarcada com comportamento dinâmico específico.

A diferença entre segurança e acidente está em três pilares:

1. Conhecimento técnico
2. Treinamento contínuo
3. Procedimentos claros e testados

Quando todos — motoristas, fiscais, gestores, mecânicos, eletricistas e administrativos — compreendem:

• O que é o SSF
• Como a velocidade influencia o tombamento
• O que é arco elétrico
• O que é eletrocussão
• O que é fuga térmica
• Como desligar a alta tensão
• Como agir em emergência

O risco deixa de ser invisível.

Ele passa a ser gerenciável.

A física estabelece limites. As normas estabelecem requisitos. A engenharia fornece ferramentas.

Mas a segurança real nasce da formação das pessoas.

Ônibus elétricos com baterias no teto podem operar com segurança. Desde que a organização compreenda que tecnologia sem capacitação é apenas potencial de risco. Estabilidade é cálculo. Proteção é treinamento. Segurança é cultura.

REFERÊNCIAS

[1] BRASIL. Ministério do Trabalho e Emprego. NR-10 – Segurança em Instalações e Serviços em Eletricidade.

[2] UNECE. Regulation No. 66 – Strength of Superstructure (R66).

[3] UNECE. Regulation No. 100 – Electric Power Train Safety (R100).

[4] ISO. ISO 6469 – Electrically propelled road vehicles – Safety specifications.

[5] ISO. ISO 26262 – Road vehicles – Functional safety.

[6] SAE INTERNATIONAL. SAE J1766 – EV Battery System Crash Integrity.

[7] SAE INTERNATIONAL. SAE J2929 – EV Propulsion Battery Safety Standard.

[8] SAE INTERNATIONAL. Technical Papers on High Center of Gravity and Bus Stability.

[9] NHTSA. The Relationship of Static Stability Factor (SSF) to Rollover Risk.

[10] GILLESPIE, T. Fundamentals of Vehicle Dynamics. SAE International.

[11] WONG, J. Y. Theory of Ground Vehicles. Wiley.

[12] NHTSA, “Assessment of the National Highway Traffic Safety Administration’s Rating System for Rollover Resistance: Special Report 265

BOX TÉCNICO 10 Pontos Críticos que Toda Empresa Deve Treinar na Operação de Ônibus Elétricos com Baterias no Teto

A operação de ônibus elétricos com baterias no teto e recarregamento ultrarrápido de até 350 kW representa uma mudança estrutural de risco — dinâmico, elétrico, térmico e trabalhista.

Treinamento não é opcional. É requisito de segurança.

1- Compreensão do SSF (Static Stability Factor)

Treinar motoristas, fiscais e gestores para entender:

• O que é o SSF
• Por que o centro de gravidade elevado reduz a estabilidade
• Como velocidade influencia diretamente o risco de tombamento
• Como lotação e pista molhada reduzem margem estrutural

Sem essa compreensão, o risco dinâmico permanece invisível.

2- Dinâmica de Curvas e Controle de Velocidade

Treinar:

• Redução preventiva de velocidade
• Leitura antecipada de curvas
• Impacto da aceleração lateral
• Diferença comportamental entre diesel e elétrico

A menor margem estrutural exige condução mais técnica.

3- Interpretação de Telemetria e Alertas

Treinar gestores e supervisores para:

• Interpretar dados de aceleração lateral
• Identificar eventos acima de 0,40 g
• Utilizar alertas de GPS e raio de curva
• Integrar dados de condução à prevenção

Monitoramento é ferramenta de gestão de risco.

4- Operação Segura de Recarregadores Ultrarrápidos (até 350 kW)

Recarregadores de 350 kW operam com:

• Correntes elevadas
• Alta tensão contínua
• Energia instantânea significativa

Treinar equipes para:

• Procedimentos corretos de conexão e desconexão
• Inspeção visual de cabos e conectores
• Proibição de manuseio com equipamentos danificados
• Identificação de aquecimento anormal
• Bloqueio de área durante carregamento

Riscos envolvidos:

• Arco elétrico
• Choque elétrico
• Queimaduras graves
• Incêndio por falha de contato
• Descarga elétrica residual

5- Implicações Trabalhistas com a Nova NR-10

Se consolidado o enquadramento de veículos elétricos e recarregadores como instalações elétricas móveis ou fixas de alta tensão, a empresa poderá ter que:

• Formalizar Prontuário de Instalações Elétricas
• Implementar análise de risco documentada
• Garantir capacitação específica NR-10
• Definir responsável técnico
• Estabelecer procedimentos formais de desenergização

Treinamento deve incluir:

• Quem está autorizado a operar carregadores
• Quem pode intervir tecnicamente
• Como agir em emergência elétrica

Risco elétrico mal gerido pode gerar responsabilização administrativa, civil e trabalhista.

6- Procedimentos de Desligamento de Alta Tensão

Treinar todos os envolvidos para saber:

• Onde está o dispositivo de corte da alta tensão no veículo
• Onde está o desligamento de emergência do carregador
• Como verificar ausência de tensão
• Quando manter distância segura

Saber desligar corretamente pode evitar agravamento de acidente.

7- Arco Elétrico, Eletrocussão e Energia Residual

Treinar equipes técnicas para compreender:

• O que é arco elétrico
• Efeitos térmicos e de pressão
• Descarga capacitiva residual após desligamento
• Uso correto de EPIs isolantes
• Procedimentos LOTO (Lockout/Tagout)

Alta energia embarcada exige disciplina operacional.

8- Fuga Térmica e Incêndio em Baterias

Treinar para:

• Reconhecer sinais de fuga térmica
• Identificar aumento anormal de temperatura
• Isolar veículo em caso suspeito
• Acionar brigada e Corpo de Bombeiros
• Monitorar pós-incêndio

Incêndio em bateria possui dinâmica diferente de incêndio convencional.

9- Atendimento a Tombamentos e Colisões

Protocolos devem incluir:

• Isolamento do perímetro
• Avaliação de possível energização
• Evacuação segura de passageiros
• Não tocar em cabos danificados
• Coordenação com equipes externas

Evento estrutural pode tornar-se evento elétrico.

10- Planejamento Geométrico de Rotas e Cultura de Segurança

Treinar gestores para:

• Avaliar raio de curvas
• Mapear pontos críticos
• Definir limites operacionais
• Realizar simulados periódicos
• Atualizar treinamentos conforme evolução normativa

Segurança não é evento isolado. É processo contínuo.

Síntese Final

A operação de ônibus elétricos com baterias no teto e carregamento ultrarrápido de 350 kW exige capacitação integrada:

• Dinâmica veicular
• Estabilidade lateral (SSF)
• Segurança elétrica de alta tensão
• Segurança térmica
• Procedimentos de emergência
• Conformidade normativa e trabalhista

A diferença entre diesel e elétrico não está apenas na propulsão. Está na complexidade sistêmica do risco. Treinamento é a principal barreira de proteção.
